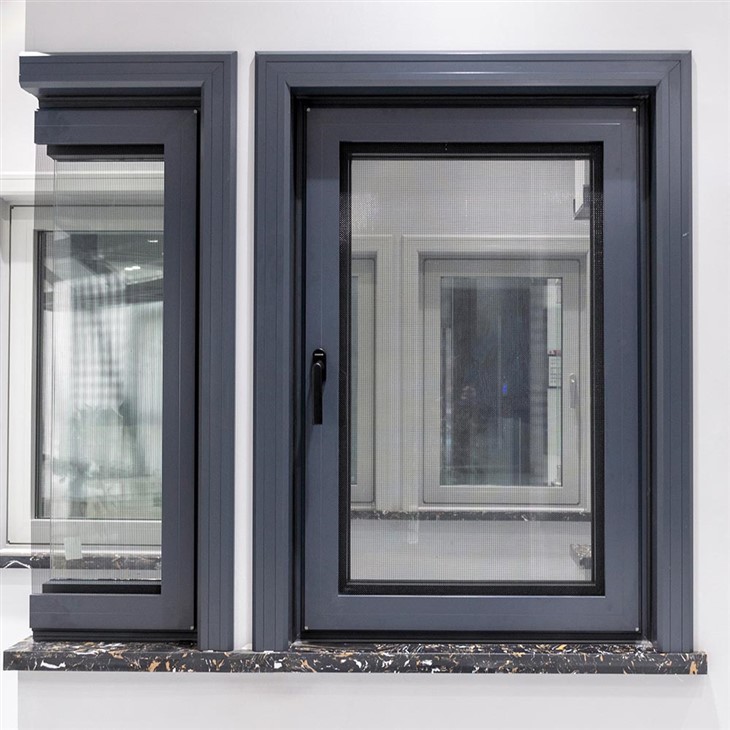

Osnovna izvedba i energetska učinkovitost
YY visokoučinkoviti krilni prozori dizajnirani su za isporuku mjerljive energetske učinkovitosti kroz optimiziranu kombinaciju toplinske izolacije, hermetičkog brtvljenja i certificiranog dizajna sustava.
Izrađen s više{0}}komornim toplinski prekidnim profilima i opcijama ostakljenja visokih-učinkovitosti, uključujući dvostruko ili trostruko staklo s Low-E premazima, sustav pomaže smanjiti prijenos topline i poboljšati ukupnu energetsku učinkovitost zgrade.
Bočno{0}}obješena struktura omogućuje potpuno perimetralno kompresijsko brtvljenje, osiguravajući dosljednu nepropusnost za cijeli prozorski sustav. Ovo značajno smanjuje curenje zraka, stabilizira unutarnje temperature i podržava učinkovitiji HVAC rad tijekom vremena.
Testiran prema NFRC standardima i usklađen sa zahtjevima CSA certifikata, sustav pruža provjerene performanse za stambene i poslovne projekte sa zahtjevnim ciljevima energetske učinkovitosti.
Scenariji primjene za prozorske sustave s krilima
Prozori s krilima visoke učinkovitosti YY obično se specificiraju u projektima gdje strukturne karakteristike bočno{0}}sustava pružaju jasne prednosti u izvedbi brtvljenja, operativnosti i energetskoj učinkovitosti.
Projekti koji zahtijevaju maksimalnu hermetičnost
Bočno obješeni dizajn omogućuje da se krilo čvrsto stisne uz okvir kada je zatvoreno, što pomaže u postizanju viših razina nepropusnosti. Ovo čini sustav prikladnim za projekte gdje je kontrola propuštanja zraka ključni zahtjev za performanse.
01
Veliki otvoreni otvori s pouzdanim brtvljenjem
Krilni prozori se često biraju u dizajnu koji zahtijeva veće operativne ploče uz održavanje dosljedne izvedbe brtvljenja. Sustav -zaključavanja u više točaka osigurava ravnomjernu raspodjelu pritiska po okviru, podržavajući performanse i upotrebljivost.
02
Zgrade izložene pritisku vjetra
Kompresijski brtveni mehanizam pomaže u održavanju stabilnih performansi u različitim uvjetima vjetra, čineći sustav primjenjivim u projektima gdje su prozorski sustavi izloženi većem vanjskom pritisku.
03
Omotnice zgrada-usmjerene na energiju
Koristi se u dizajnu ovojnica zgrada gdje performanse prozora igraju ključnu ulogu u ukupnoj energetskoj učinkovitosti, posebno u smanjenju prijenosa topline i poboljšanju kontrole unutarnjeg okoliša.
04
Podaci o izvedbi i metrike sustava
Prozori s krilima visoke učinkovitosti YY dizajnirani su za pružanje dosljednih i mjerljivih performansi po ključnim energetskim i strukturnim pokazateljima.
Sljedeći podaci odražavaju tipične konfiguracije sustava, dajući jasnu referencu za procjenu toplinske izolacije, zrakonepropusnosti i ukupnih performansi prozora u stvarnim projektnim uvjetima. Vrijednosti performansi mogu varirati ovisno o opcijama ostakljenja, konfiguraciji sustava i projekt-specifičnim zahtjevima.
Bitni detalji
| Osnovne informacije o proizvodu | Performanse proizvoda | ||
| Serijski broj proizvoda | 80 serija, 90 serija, 120 serija | Izolacijska učinkovitost W/(nf k): | Veći ili jednak 1,9 |
| Debljina stijenke profila: | 1,8 mm | Zvučna izolacija (dB): | Manje ili jednako 40 |
| Premazivanje u prahu: | AkzoNobel | Nepropusnost zraka: | visoka |
| Hardver: | Kineski vrhunski brand, australski brand, njemački brand | Vodonepropusnost (Pa): | 600 pa |
| Gumena traka: | EPDM | Otpornost na pritisak vjetra (kpa): | 3000 pa |
| Raspon stakla: | Manje od ili jednako 46 mm | ||
| Maksimalna širina: | 1000 mm | ||
| Maksimalna visina: | 2400 mm | ||
| Traka za toplinsku izolaciju: | visokokvalitetna traka za toplinsku izolaciju PA66 | ||
Sustav i tehnički pregled
YY visokoučinkoviti krilni prozori dizajnirani su kao integrirani sustav, koji kombinira toplinsku izolaciju, hermetičko brtvljenje i izdržljive hardverske komponente kako bi se osigurala stabilna izvedba tijekom vremena.
Toplinski prekid i struktura sustava
Sustav uključuje termoprekidne aluminijske profile, EPDM brtvene slojeve, završne-presvučene prahom i izolirane staklene jedinice, tvoreći više-slojnu strukturu koja poboljšava toplinsku učinkovitost, nepropusnost za zrak i-dugotrajnost.
Sustav za brtvljenje i hardver
Njemački-konstruirani -hardverski sustavi s više točaka testirani su na do 100.000 radnih ciklusa, osiguravajući dugoročnu-trajnost. Sustav zaključavanja ravnomjerno raspoređuje pritisak duž okvira, podržavajući dosljedno brtvljenje pod pritiskom i poboljšanu hermetičnost.
Strukturni sustav otvaranja
Šarke od nehrđajućeg čelika pružaju otpornost na koroziju i strukturnu stabilnost, podržavajući kontrolirani kut otvaranja do 90 stupnjeva. To osigurava nesmetan rad uz održavanje pouzdanih performansi tijekom ponovljene uporabe.
Integracijski sustav ostakljenja
Integrirane komponente za ostakljenje, uključujući ukrasne odstojnike, dizajnirane su za poboljšanje vizualne konzistentnosti uz održavanje cjelovitosti, hermetičnosti i strukturne izvedbe izolirane staklene jedinice.
Prednosti performansi i prednosti sustava
Struktura toplinskog prekida
Aluminijski profil s toplinskim prekidom smanjuje prijenos topline između unutarnjeg i vanjskog okruženja, pomažući u poboljšanju ukupne energetske učinkovitosti i toplinske stabilnosti u različitim klimatskim uvjetima.
EPDM sustav brtvljenja
EPDM brtvene trake pružaju dugoročnu-otpornost na starenje i kompresiju, osiguravajući dosljednu zrakonepropusnost i vodonepropusnost tijekom životnog ciklusa sustava.
Izvedba izoliranog ostakljenja
-Izolirane staklene jedinice visokih performansi poboljšavaju toplinsku izolaciju i akustičnu izvedbu, uz mogućnost smanjenja buke do 40 dB u tipičnim konfiguracijama.
Sustav izdržljivosti hardvera
Njemačke-konstruirane hardverske komponente testirane su na do 100.000 radnih ciklusa, osiguravajući dugoročnu-pouzdanost i stabilan rad u scenarijima visoke-frekventne upotrebe.
Površinska trajnost
Završni-aluminijski premaz obložen prahom pruža snažnu otpornost na vremenske uvjete i održava postojanost boje pod dugotrajnom-izlaganjem UV zračenju i okolišu.
Performanse integriranog sustava
Sve komponente rade zajedno kao jedinstveni sustav kako bi se osigurala dosljedna izvedba u energetskoj učinkovitosti, trajnosti i strukturnoj stabilnosti u različitim uvjetima projekta.
Prilagodba-temeljena na projektu
YY prozorski sustav visokih performansi dizajniran je da podrži potpunu prilagodbu-temeljenu na projektu, omogućujući prilagođavanje svake komponente prema zahtjevima arhitektonskog dizajna, ciljevima izvedbe i uvjetima na gradilištu.
Mogućnosti konfiguracije prozora
Sustav podržava fleksibilne konfiguracije uključujući jednostruke, dvostruke i više{0}}krilne rasporede, kao i kombinacije s fiksnim pločama ili integriranim prozorskim sustavima kako bi odgovarali različitim zahtjevima dizajna fasada.
01
Završna obrada okvira i opcije boja
Aluminijski profili mogu se završiti u širokom rasponu boja premazanih -praškom, uključujući standardne RAL boje i prilagođene završne obrade, osiguravajući kompatibilnost s različitim arhitektonskim stilovima i estetikom projekta.
02
Mogućnosti sustava ostakljenja
Dostupne konfiguracije ostakljenja uključuju dvostruko ili trostruko izolirano staklo, Low-E premaze, laminirano staklo i jedinice punjene-argonom, što omogućuje prilagodbu performansi na temelju energetske učinkovitosti i akustičkih zahtjeva.
03
Integracija mreže protiv insekata
Dodatni sustavi integriranih mreža protiv insekata mogu se osigurati za različite vrste projekata, uključujući fiksna ili uvlačiva rješenja, ovisno o zahtjevima ventilacije i upotrebe.
04
Prilagodba hardvera i performansi
Hardverski sustavi različitih međunarodnih marki mogu se odabrati na temelju projektnih standarda, dok se parametri performansi kao što su izolacija, zrakonepropusnost i otpornost na vjetar mogu optimizirati prema građevinskim propisima i klimatskim uvjetima.
05
Certifikati i međunarodna odobrenja
YY visokoučinkoviti krilni prozori ispitani su i certificirani u skladu s priznatim međunarodnim i regionalnim standardima, osiguravajući usklađenost sa zahtjevima performansi, sigurnosti i energetske učinkovitosti za stambene i poslovne građevinske projekte.Ovi certifikati pružaju pouzdanu provjeru programerima, arhitektima i izvođačima pri odabiru prozorskih sustava za regulirana tržišta kao što su Sjeverna Amerika i Australija.
NFRC certificirana ocjena izvedbe
NFRC certifikat pruža standardizirano mjerenje toplinske izvedbe, uključujući U-faktor i solarnu toplinsku dobit, osiguravajući transparentne podatke o energetskoj učinkovitosti za procjenu projekta.
Sukladnost CSA (Kanada)
CSA certifikat potvrđuje da prozorski sustav zadovoljava kanadske sigurnosne, strukturne i izvedbene zahtjeve za stambene i komercijalne primjene u regijama s hladnom klimom.
Članstvo u AGWA-i
Usklađenost s AGWA standardima odražava pridržavanje najboljih praksi australske industrije stakla i prozora, podupirući kredibilitet proizvoda u aplikacijama koje se temelje na izvozu i-projektima.
WERS sustav ocjenjivanja
Certifikat WERS ocjenjuje performanse energetske učinkovitosti prozorskog sustava u australskim klimatskim uvjetima, podupirući usklađenost s lokalnim energetskim kodovima zgrada.
Testiranje i provjera učinkovitosti
YY prozori s krilima visokih performansi podvrgavaju se nizu standardiziranih testova fizičkih performansi kako bi se potvrdila strukturalna sigurnost, izdržljivost i otpornost na vremenske uvjete u-stvarnim uvjetima. Ovi testovi osiguravaju da sustav ispunjava stroge zahtjeve za stambene, komercijalne i-visoke primjene.
Izvedba otpornosti na vatru
Ispitivanje otpornosti na vatru ocjenjuje sposobnost sustava da održi strukturni integritet i ograniči širenje požara u uvjetima izloženosti visokim-temperaturama.
Izvedba otpornosti na pritisak vjetra
Ispitivanje opterećenja vjetrom procjenjuje strukturnu stabilnost u uvjetima visokog pritiska vjetra, osiguravajući sigurnu izvedbu u obalnim okruženjima i -visokim zgradama.
Izvedba otpornosti na udarce
Ispitivanje udara simulira uvjete udara vanjske sile, provjeravajući čvrstoću sustava stakla i okvira pod iznenadnim opterećenjem ili scenarijima udara krhotina.
Izvedba otpornosti na prodor vode
Ispitivanje prodora vode ocjenjuje performanse brtvljenja pod simuliranom jakom kišom i uvjetima pritiska, osiguravajući dugoročnu-nepropusnost sustava.
Test otpornosti na vatru
Test otpornosti na udarce
Ispitivanje udarom
Ispitivanje tlaka vode
Reference projekta
Projekt moderne stambene vile
Ovaj projekt sadrži prozore s krilima visokih performansi YY primijenjene u modernom dizajnu vile, s fokusom na čiste arhitektonske linije, velike staklene otvore i poboljšanu prirodnu rasvjetu. Sustav podržava toplinsku izolaciju i zrakonepropusnost potrebne za -komfor stanovanja tijekom cijele godine.
Projekt više{0}}stambene zgrade
YY prozorski sustavi ugrađuju se u više{0}}katne stambene zgrade gdje su strukturalna stabilnost, otpornost na opterećenje vjetrom i energetska učinkovitost ključni zahtjevi. Sustav osigurava konzistentnu izvedbu u više jedinica dok održava uniformnost fasade.
Projekt suvremene arhitektonske rezidencije
U ovom suvremenom stambenom projektu, prozori s krilima YY integrirani su u dizajn fasade od drva i metala, pružajući ravnotežu estetike, trajnosti i ekološke učinkovitosti prikladne za moderne arhitektonske stilove.
Nadogradite svoj projekt energetski-učinkovitim prozorskim sustavima
Poboljšajte performanse zgrade s certificiranim energetski-učinkovitim prozorima s krilima dizajniranim za stambene i poslovne projekte.
Podržavamo arhitekte, programere i izvođače tehničkim podacima, crtežima i prilagođenim rješenjima.
FAQ
P: Koliko održavanja zahtijevaju zamjenski prozori YY?
O: YY prozori dizajnirani su za malo održavanja. Rutinsko čišćenje vodom i mekom krpom obično je dovoljno za održavanje okvira i stakla u dobrom stanju. Nema potrebe za ponovnim bojanjem, brtvljenjem ili složenim održavanjem u normalnoj uporabi.
P: Mogu li promijeniti stil prozora tijekom zamjene?
O: Da. Zamjenski prozori ne moraju odgovarati izvornom dizajnu. YY nudi više stilova okvira, konfiguracija i opcija stakla, omogućujući vam da poboljšate izgled i energetsku učinkovitost u isto vrijeme.
P: Je li potrebna profesionalna instalacija?
O: Strogo se preporučuje profesionalna instalacija. Pravilna ugradnja osigurava zrakonepropusnost, toplinsku izvedbu, konstrukcijsku sigurnost i usklađenost s građevinskim standardima. Također pomaže u zaštiti pokrivenosti jamstvom i osigurava da prozor radi kako je projektirano.
P: Kako bi prozore s krilima trebalo održavati tijekom vremena?
O: Osnovno održavanje je jednostavno i periodično:
- Okvir: Očistite mlakom vodom i mekom krpom
- Staklo: redovito čistite ne{0}}abrazivnim materijalima, izbjegavajte jake kemikalije
- Hardver: Provjerite i po potrebi lagano podmažite
- Gusjenice (ako je primjenjivo): Uklonite prašinu i krhotine kako biste održali nesmetan rad
Redovito održavanje rasvjete pomaže u osiguravanju dugoročne-učinkovitosti i trajnosti.
P: Jesu li YY prozori prikladni za energetsku učinkovitost i zahtjeve građevinskih propisa?
O: Da. YY energetski-učinkoviti prozorski sustavi dizajnirani su da podrže energetske kodekse modernih zgrada i zahtjeve performansi, pomažući u poboljšanju izolacije, smanjenju gubitka energije i poboljšanju unutarnje udobnosti u stambenim i poslovnim projektima.
